ELF Internals

27/05/2026 · 60 min

Qué contiene un binario ELF y cómo lo interpreta el kernel para convertirlo en un proceso

---

Contexto

Este artículo cubre la estructura interna del formato binario nativo de Linux. Comprender cómo el kernel interpreta y carga un ELF es un requisito previo para cualquier técnica ofensiva que manipule binarios, inyecte código o implemente loaders personalizados.

Introducción

El Executable and Linkable Format (ELF) es el formato binario nativo del ecosistema Linux. Todo binario ejecutable, biblioteca compartida y objeto reubicable en un sistema Linux es un fichero ELF.

Dualidad segment/section

La arquitectura ELF presenta una dualidad fundamental, el mismo archivo puede describirse simultáneamente mediante dos vistas complementarias:

• La vista de ejecución organiza el contenido en segments (descritos por la Program Header Table). Los segments representan cómo el kernel mapea el binario en memoria virtual cuando se ejecuta el programa.

• La vista de enlazado organiza el contenido en sections (descritas por la Section Header Table). Las sections son unidades lógicas con semántica específica utilizadas por el linker durante el proceso de construcción del binario ELF y por herramientas de análisis estático.

  La Section Header Table es prescindible en tiempo de ejecución.

Ambas vistas, son formas de interpretar el mismo ELF en distintas fases del ciclo de vida del programa (construcción (linking) y ejecución (loading)).

Layout físico del archivo

Un archivo ELF de 64 bits presenta el siguiente layout físico canónico:

Offset 0x00:     ELF Header (64 bytes)
Offset e_phoff:  Program Header Table (e_phnum × 56 bytes)
    [Contenido de los segments: datos, código, etc.]
Offset e_shoff:  Section Header Table (e_shnum × 64 bytes)

El ELF Header comienza invariablemente en el offset 0 del archivo. La Program Header Table suele ubicarse inmediatamente después del header (offset 0x40 en binarios de 64 bits), aunque la especificación no impone esta restricción. La Section Header Table se sitúa convencionalmente al final del archivo, pero igualmente puede residir en cualquier offset válido. Los contenidos reales (código, datos, tablas de símbolos) ocupan las regiones intermedias, referenciados mediante offsets desde las tablas de cabeceras.

ELF Header

El ELF Header es la primera estructura de todo archivo ELF y actúa como punto de entrada para la interpretación del binario completo. Ocupa los primeros 64 bytes del archivo en la variante de 64 bits y proporciona al kernel, al linker y a las herramientas de análisis toda la información necesaria para localizar y decodificar el resto del contenido.

Estructura de Elf64_Ehdr

typedef struct elf64_hdr {
    unsigned char e_ident[EI_NIDENT];   /* ELF "magic number"                 */
    Elf64_Half    e_type;               /* Tipo de archivo                     */
    Elf64_Half    e_machine;            /* Arquitectura objetivo               */
    Elf64_Word    e_version;            /* Versión del formato ELF             */
    Elf64_Addr    e_entry;              /* Entry point virtual address         */
    Elf64_Off     e_phoff;              /* Program header table file offset    */
    Elf64_Off     e_shoff;              /* Section header table file offset    */
    Elf64_Word    e_flags;              /* Architecture-specific flags         */
    Elf64_Half    e_ehsize;             /* Tamaño de este header en bytes      */
    Elf64_Half    e_phentsize;          /* Tamaño de cada program header entry */
    Elf64_Half    e_phnum;              /* Número de program header entries    */
    Elf64_Half    e_shentsize;          /* Tamaño de cada section header entry */
    Elf64_Half    e_shnum;              /* Número de section header entries    */
    Elf64_Half    e_shstrndx;           /* Índice de la sección .shstrtab      */
} Elf64_Ehdr;

Los tipos de datos utilizados en la variante de 64 bits son: Elf64_Half = __u16 (2 bytes), Elf64_Word = __u32 (4 bytes), Elf64_Addr = __u64 (8 bytes), Elf64_Off = __u64 (8 bytes).

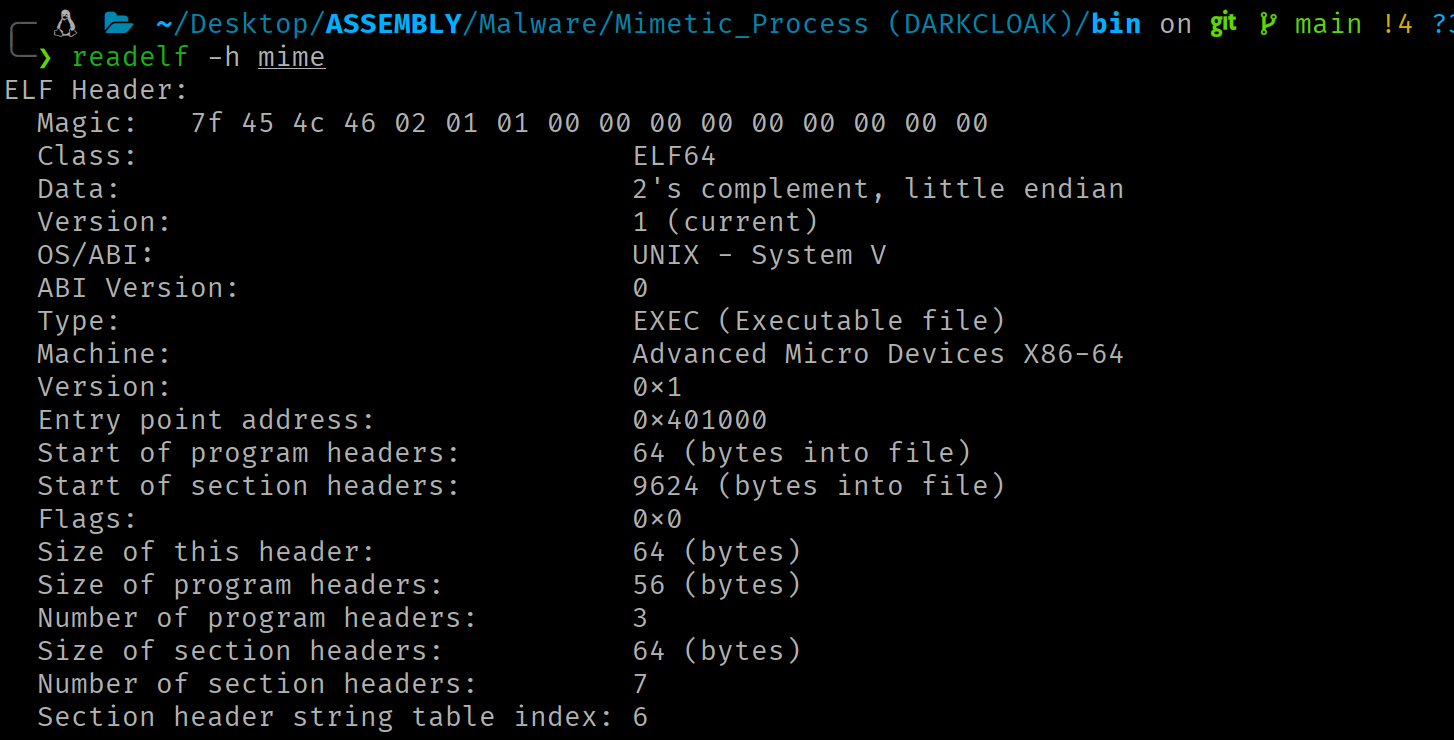

Para consultar los datos de la cabecera del fichero ELF:

readelf -h <program>

Campos de la Estructura Relevantes

• e_ident

  Los primeros 16 bytes codifican la identificación y las propiedades fundamentales del binario:

  Índice	Constante	Valor x86-64	Significado
  0	EI_MAG0	0x7f	Primer byte del magic number
  1	EI_MAG1	0x45 ('E')	Segundo byte del magic number
  2	EI_MAG2	0x4c ('L')	Tercer byte del magic number
  3	EI_MAG3	0x46 ('F')	Cuarto byte del magic number
  4	EI_CLASS	2 (ELFCLASS64)	Clase: 64 bits
  5	EI_DATA	1 (ELFDATA2LSB)	Endianness: little-endian
  6	EI_VERSION	1 (EV_CURRENT)	Versión del formato
  7	EI_OSABI	0 (ELFOSABI_NONE)	ABI del SO
  8	EI_PAD	0	Padding (bytes 8-15 a cero)

  El kernel realiza las siguientes validaciones con los datos del ELF Header: magic bytes = \177ELF (0x7f 0x45 0x4c 0x46), e_type ∈ {ET_EXEC, ET_DYN}, e_machine compatible con la arquitectura (EM_X86_64 = 62 en x86-64) y e_phentsize = 56. Si cualquier comprobación falla, retorna -ENOEXEC.

• e_type

  Naturaleza del archivo. ET_REL (1) = objeto reubicable (.o), ET_EXEC (2) = ejecutable con direcciones absolutas, ET_DYN (3) = shared object / PIE executable, ET_CORE (4) = core dump.

• e_machine

  Arquitectura. Para x86-64: 62 (EM_X86_64).

• e_entry

  Dirección virtual del punto de entrada (_start). En binarios no-PIE (ET_EXEC), es una dirección absoluta fija. En binarios PIE (ET_DYN), es un offset relativo a la base de carga, que el kernel suma a la dirección base establecida por ASLR.

• e_phoff y e_shoff

  Offsets en bytes de la PHT y la SHT dentro del archivo.

• e_phentsize

  Tamaño de cada entrada de la PHT (56 bytes para ELF64).

• e_shentsize

  Tamaño de cada entrada de la SHT (64 bytes para ELF64).

• e_phnum

  Número de entradas en la PHT.

• e_shnum

  Número de secciones en la SHT.

• e_shstrndx

  Índice de la sección .shstrtab (contiene los nombres de las secciones como cadenas terminadas en \0).

  ; .shstrtab

  00
  2e 74 65 78 74 00                      ; ".text"
  2e 64 61 74 61 00                      ; ".data"
  2e 62 73 73 00                         ; ".bss"
  2e 73 68 73 74 72 74 61 62 00          ; ".shstrtab"


• e_flags

  Flags específicas de la arquitectura. En x86-64, es siempre 0.

Program Headers

Habiéndose establecido el ELF Header como punto de entrada interpretativo, la siguiente estructura crítica para la carga en memoria es la Program Header Table (PHT). Esta tabla describe los segments del binario, bloques contiguos de datos que el kernel mapea directamente al espacio de direcciones virtual del proceso.

Estructura de Elf64_Phdr

Cada entrada de la PHT tiene 56 bytes:

typedef struct elf64_phdr {
    Elf64_Word  p_type;     /* Tipo de segmento                        */
    Elf64_Word  p_flags;    /* Flags de permisos (RWX)                 */
    Elf64_Off   p_offset;   /* Offset del segmento en el archivo       */
    Elf64_Addr  p_vaddr;    /* Dirección virtual de carga              */
    Elf64_Addr  p_paddr;    /* Dirección física (sin uso en Linux)     */
    Elf64_Xword p_filesz;   /* Tamaño del segmento en el archivo       */
    Elf64_Xword p_memsz;    /* Tamaño del segmento en memoria          */
    Elf64_Xword p_align;    /* Alineamiento del segmento               */
} Elf64_Phdr;

La entrada N se localiza en: e_phoff + (N × 56). En memoria (via auxv): AT_PHDR + (N × AT_PHENT).

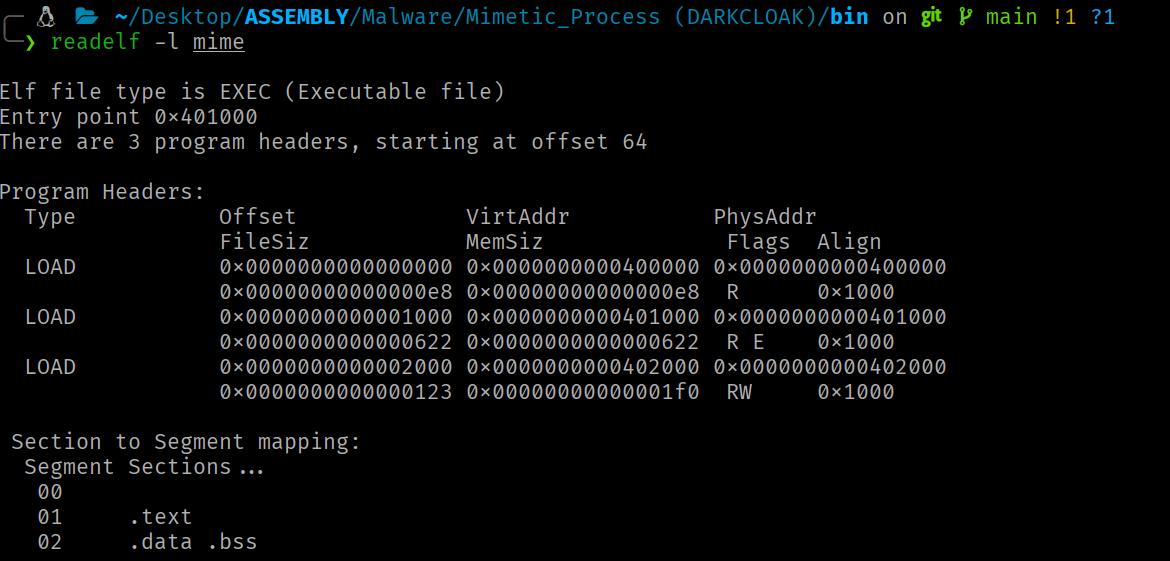

Para consultar los datos de la PHT del archivo ELF:

readelf -l <program>

Campos de la Estructura Relevantes

• Tipos de segmentos (p_type)

  • PT_LOAD

    Segmento cargable. Cada PT_LOAD define una región que el kernel mapea al espacio de direcciones virtuales del proceso mediante mmap. Un binario típico contiene dos o tres segments PT_LOAD: uno para código (RX), uno para datos (RW) y opcionalmente uno para constantes de solo lectura (R).

  • PT_DYNAMIC

    Apunta a la información necesaria para el enlazado dinámico. Normalmente contiene la sección .dynamic, formada por un array de estructuras Elf64_Dyn, que actúa como la tabla principal utilizada por el dynamic linker (generalmente ld-linux.so).

  • PT_INTERP

    Ruta del intérprete ELF (dynamic linker). El kernel lee esta ruta y carga al intérprete como un segundo binario ELF antes de transferir el control. Un ejecutable estáticamente enlazado carece de este segmento.

  • PT_PHDR

    Indica dónde se encuentra cargada en memoria la propia PHT. Esto permite al intérprete ELF localizar directamente la tabla de segmentos durante la carga dinámica del ejecutable, sin la necesidad de volver a leer el ELF Header desde el archivo en disco.

  • PT_NOTE

    Información auxiliar (notas).

  • PT_TLS

    Plantilla para Thread-Local Storage. Define el bloque de datos que cada thread recibe como copia privada.

• Permisos (p_flags)

  #define PF_X  0x1   /* Ejecución  */
  #define PF_W  0x2   /* Escritura  */
  #define PF_R  0x4   /* Lectura    */


  El kernel traduce estas flags a protecciones de página (granularidad mínima):

  Combinación ELF (p_flags)	Protección de páginas	Uso	Secciones relevantes
  PF_R | PF_X	PROT_READ | PROT_EXEC	Código ejecutable	.text
  PF_R | PF_W	PROT_READ | PROT_WRITE	Datos modificables	.data y .bss
  PF_R	PROT_READ	Datos de solo lectura	.rodata

Alineamiento y cálculo de rangos

El rango real de memoria de un segmento se redondea al siguiente múltiplo de p_align:

end = (p_vaddr + p_memsz + (p_align - 1)) & ~(p_align - 1)

Las syscalls mmap, munmap, mremap y mprotect operan con la granularidad de una página. Cualquier operación sobre los mappings de un segmento debe usar rangos alineados.

Carga de un binario ELF por el kernel

Cuando un proceso invoca a la syscall execve, el kernel no sabe de antemano qué formato tiene el binario a ejecutar. Linux soporta múltiples formatos binarios, cada uno vinculado a un handler en una lista enlazada. El kernel itera esa lista y pasa el archivo a cada handler hasta que uno lo acepta.

Para ELF, el handler es load_elf_binary. La función comienza validando el ELF Header (magic bytes, e_type, e_machine, e_phentsize). Si la validación falla, retorna -ENOEXEC y el kernel continúa probando el siguiente handler de la lista.

Superada la validación, el kernel itera la PHT buscando dos tipos de segmento:

• Detección de PT_INTERP
  Si la PHT contiene un segmento PT_INTERP, el kernel lee la ruta del intérprete dinámico y lo mapea en el nuevo espacio de direcciones, junto con los segmentos del binario principal. Un binario estáticamente enlazado no tiene PT_INTERP, de modo que el kernel transfiere el control directamente a su entry point.

  execve no crea un proceso nuevo, sino que reemplaza la imagen del proceso que la invoca. El PID es el mismo. El kernel descarta el espacio de direcciones del proceso invocador y construye uno nuevo donde mapea los segmentos del binario a ejecutar.

• Mapeado de segmentos PT_LOAD
  Cada segmento PT_LOAD en la PHT describe un rango de bytes del fichero ELF (p_offset, p_filesz), la dirección en memoria virtual donde deben colocarse esos bytes (p_vaddr) y los permisos de esa zona (p_flags). Si el segmento necesita más memoria de la que ocupa en el fichero (p_memsz > p_filesz), el kernel extiende la zona con memoria inicializada a cero, esa diferencia corresponde a la región .bss, las variables globales sin valor inicial.

  Cada PT_LOAD genera una o más VMAs en el mm_struct del proceso.

  El cálculo de la dirección depende del tipo de binario:

  • En ET_EXEC (no-PIE): p_vaddr es una dirección virtual absoluta. El kernel mapea el segmento exactamente en esa dirección. Cada ejecución produce el mismo layout de memoria.
  • En ET_DYN (PIE): el kernel selecciona una dirección base aleatoria (debido al ASLR) y suma p_vaddr como offset. Cada ejecución produce un layout diferente. La aleatorización dificulta ataques que dependen de conocer las direcciones de código o datos.

Auxiliary Vector

Tras mapear los segmentos, el kernel construye la pila inicial del proceso, colocando en ella argc, los punteros de argv[], los punteros de envp[] y el auxiliary vector. El auxv es un array de pares clave-valor que transmite al espacio de usuario la información que el kernel conoce en el momento de la carga: la dirección de la PHT en memoria (AT_PHDR), el tamaño de cada entrada (AT_PHENT), el número de entradas (AT_PHNUM), el entry point del programa (AT_ENTRY) y la dirección base del intérprete (AT_BASE).

Estos valores permiten al intérprete dinámico (y al propio proceso) localizar las estructuras del binario sin acceder al fichero en disco, sin ellos, el intérprete no tendría forma de localizar la PHT del programa que debe procesar.

Layout de la pila inicial del proceso

[ parte alta ]
+----------------------------------+
| cadenas de argv, envp, filename  |  bytes terminados en NULL
+----------------------------------+
| padding de alineamiento (16 B)   |
+----------------------------------+
| AT_NULL  (0x00, 0x00)            |  16 bytes NULL: terminador del auxv
| ...                              |
| AT_ENTRY (0x09, dirección)       |  16 bytes por entrada
| AT_PHNUM (0x05, valor)           |
| AT_PHENT (0x04, valor)           |
| AT_PHDR  (0x03, dirección)       |  inicio del auxv
+----------------------------------+
| NULL                             |  8 bytes NULL: terminador de envp[]
| envp[n-1]  (puntero)             |
| ...                              |
| envp[0]    (puntero)             |
+----------------------------------+
| NULL                             |  8 bytes NULL: terminador de argv[]
| argv[argc-1] (puntero)           |
| ...                              |
| argv[0]      (puntero)           |
+----------------------------------+
| argc                             |  8 bytes (unsigned long)
+----------------------------------+
↑ RSP apunta aquí en el entry point

Cada entrada del auxv consta de dos unsigned long consecutivos (16 bytes):

typedef struct {
  uint64_t a_type;    /* AT_PHDR, AT_ENTRY, AT_RANDOM, etc. */
  uint64_t a_val;     /* valor asociado                      */
} Elf64_auxv_t;

El array termina cuando a_type == AT_NULL.

Entradas relevantes

a_type	Constante	Contenido
3	AT_PHDR	Dirección en memoria de la PHT del ejecutable
4	AT_PHENT	Tamaño de cada Elf64_Phdr (56 bytes)
5	AT_PHNUM	Número de program headers
6	AT_PAGESZ	Tamaño de página del sistema (4096 bytes)
7	AT_BASE	Dirección base de carga del intérprete dinámico
9	AT_ENTRY	Entry point del ejecutable
23	AT_SECURE	1 si el binario es setuid/setgid
25	AT_RANDOM	Puntero a 16 bytes aleatorios (seed del stack canary)
33	AT_SYSINFO_EHDR	Dirección del vDSO mapeado en el proceso

El kernel genera exactamente una entrada por cada a_type, no hay duplicados. El auxv no es opcional, lo genera el kernel incondicionalmente para todo proceso ELF, estático o dinámico.

Introspección via auxv

Con los valores de AT_PHDR, AT_PHENT y AT_PHNUM, el proceso puede recorrer su propia PHT en memoria y localizar cualquier segmento.

En un binario PIE, las direcciones p_vaddr de cada segmento son offsets relativos a una base de carga que el kernel elige aleatoriamente (ASLR). El auxv no contiene esa base directamente, pero puede deducirse, ya que AT_PHDR indica dónde quedó la PHT en memoria tras la carga y p_offset del primer segmento indica a qué distancia del inicio del fichero se encontraba la PHT. Como el kernel mapea el fichero a partir de la base, la relación es base = AT_PHDR - p_offset. Con la base conocida, la dirección real de cualquier segmento se obtiene como base + p_vaddr. En binarios no-PIE (ET_EXEC), las direcciones p_vaddr son absolutas y este cálculo no es necesario.

Este mecanismo permite al código resolver el layout de memoria del proceso sin acceder a /proc/self/maps, evitando las syscalls openat/read/close que un monitor de seguridad podría detectar. Los datos del auxv ya están en el stack del proceso, por lo que acceder a ellos es una simple lectura de memoria, invisible para cualquier mecanismo de tracing a nivel de syscalls.

Section Headers

Mientras que los segmentos definen la vista de ejecución, las secciones proporcionan la vista de enlazado y análisis. La SHT no es necesaria para la ejecución, pero es indispensable para linkers, debuggers y analizadores estáticos.

Estructura de Elf64_Shdr

Cada entrada ocupa 64 bytes:

typedef struct elf64_shdr {
  Elf64_Word  sh_name;       /* Índice en .shstrtab para el nombre  */
  Elf64_Word  sh_type;       /* Tipo de sección                     */
  Elf64_Xword sh_flags;      /* Atributos de la sección             */
  Elf64_Addr  sh_addr;       /* Dirección virtual en ejecución      */
  Elf64_Off   sh_offset;     /* Offset de la sección en el archivo  */
  Elf64_Xword sh_size;       /* Tamaño de la sección en bytes       */
  Elf64_Word  sh_link;       /* Índice de sección relacionada       */
  Elf64_Word  sh_info;       /* Información adicional               */
  Elf64_Xword sh_addralign;  /* Requisito de alineamiento           */
  Elf64_Xword sh_entsize;    /* Tamaño de entrada (si es tabla)     */
} Elf64_Shdr;

El campo sh_addr de la sección, cuando no es cero, indica la dirección virtual que la sección ocupa en memoria. Comparando con los rangos [p_vaddr, p_vaddr + p_memsz) de cada PT_LOAD (segmento), se determina qué secciones pertenecen a qué segmento.

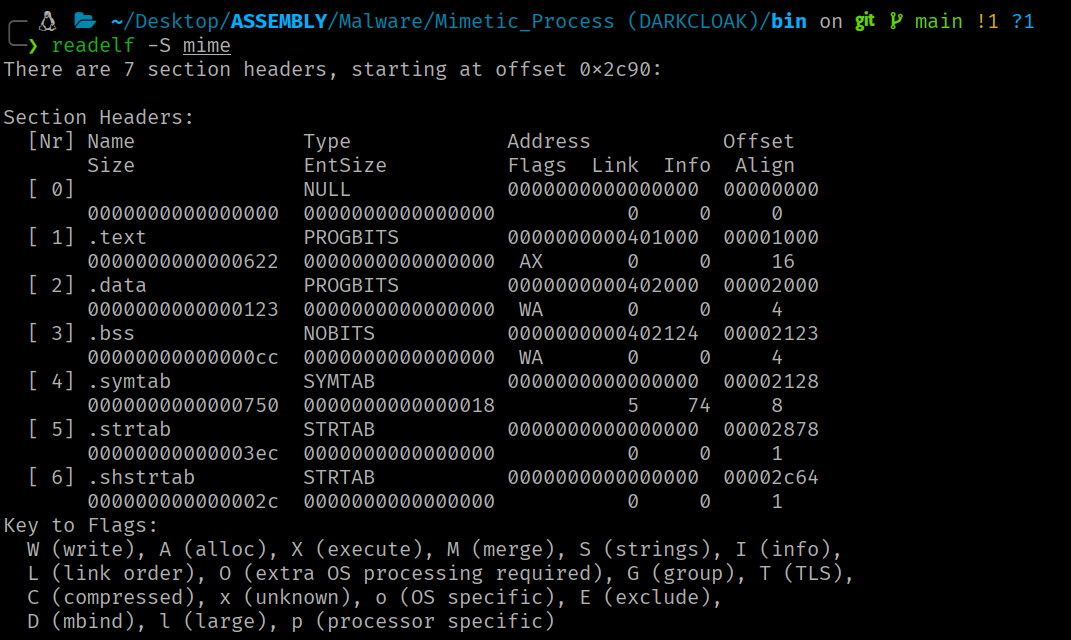

Para consultar los datos de la SHT del archivo ELF:

readelf -S <program>

Campos de la Estructura Relevantes

• Tipos de sección (sh_type)

  Valor	Constante	Descripción
  0	SHT_NULL	Entrada inactiva
  1	SHT_PROGBITS	Contenido definido por el programa (código, datos)
  2	SHT_SYMTAB	Tabla de símbolos completa (linking)
  3	SHT_STRTAB	Tabla de cadenas
  4	SHT_RELA	Entradas de reubicación con addend explícito
  6	SHT_DYNAMIC	Información de enlazado dinámico
  7	SHT_NOTE	Información auxiliar
  8	SHT_NOBITS	Sección sin contenido en archivo (.bss)
  9	SHT_REL	Entradas de reubicación sin addend
  11	SHT_DYNSYM	Tabla de símbolos dinámicos

• Flags de sección (sh_flags)

  Valor	Constante	Significado
  0x1	SHF_WRITE	Escribible en ejecución
  0x2	SHF_ALLOC	Ocupa memoria en ejecución
  0x4	SHF_EXECINSTR	Contiene instrucciones ejecutables
  0x10	SHF_MERGE	Puede fusionarse para eliminar duplicados
  0x20	SHF_STRINGS	Contiene cadenas terminadas en \0
  0x400	SHF_TLS	Datos thread-local

  Flags específicas del kernel: SHF_RELA_LIVEPATCH (0x00100000) marca secciones de reubicación para live patching, SHF_RO_AFTER_INIT (0x00200000) marca secciones que se convierten en solo lectura tras la inicialización del kernel.

Secciones Fundamentales

Código ejecutable .text

• Tipo: SHT_PROGBITS
• Atributos: SHF_ALLOC | SHF_EXECINSTR
• Segmento: PT_LOAD con permisos PF_R | PF_X
• Contiene el código máquina del programa. El entry point (e_entry) apunta normalmente al interior de .text.

Datos de solo lectura .rodata

• Tipo: SHT_PROGBITS
• Atributos: SHF_ALLOC
• Segmento: PT_LOAD con permisos PF_R
• Constantes: cadenas de texto, tablas de lookup, constantes numéricas…

Datos inicializados .data

• Tipo: SHT_PROGBITS
• Atributos: SHF_ALLOC | SHF_WRITE
• Segmento: PT_LOAD con permisos PF_R | PF_W
• Variables estáticas y globales inicializadas con valores no nulos. Los valores iniciales se copian desde el fichero al mapeado en memoria durante la carga.

Datos no inicializados .bss

• Tipo: SHT_NOBITS
• Atributos: SHF_ALLOC | SHF_WRITE
• Segmento: Ubicado en el PT_LOAD de datos (PF_R | PF_W)
• Variables globales y estáticas inicializadas a cero o sin inicializar.

Global Offset Table .got y .got.plt

• Tipo: SHT_PROGBITS
• Atributos: SHF_ALLOC | SHF_WRITE
• Segmento: PT_LOAD con permisos PF_R | PF_W

• La GOT es la estructura central del enlazado dinámico para el acceso a datos y funciones externas.

  En x86-64 se divide en:

• .got

  Entradas para variables globales importadas y direcciones resueltas via eager binding.

• .got.plt

  Entradas para funciones importadas, resueltas via lazy binding.

Procedure Linkage Table .plt, .plt.sec y .plt.got

• Tipo: SHT_PROGBITS
• Atributos: SHF_ALLOC | SHF_EXECINSTR
• Segmento: PT_LOAD con permisos PF_R | PF_X
• Sección de código con stubs trampolín para cada función importada:

• .plt

  Stubs de fallback para lazy binding (no llamados directamente por el código del programa).

• .plt.sec

  Stubs que el código del programa llama directamente cuando invoca una función importada.

• .plt.got

  Stubs para funciones importadas cuya dirección se almacena en una variable (function pointer) en lugar de llamarse directamente.

Tablas de Símbolos

Las tablas de símbolos asocian nombres con direcciones, tamaños y atributos.

Estructura de Elf64_Sym

Cada entrada ocupa 24 bytes:

typedef struct elf64_sym {
  Elf64_Word    st_name;    /* Índice en la string table     (4 bytes)  */
  unsigned char st_info;    /* Tipo y binding del símbolo     (1 byte)   */
  unsigned char st_other;   /* Visibilidad                    (1 byte)   */
  Elf64_Half    st_shndx;   /* Índice de sección asociada     (2 bytes)  */
  Elf64_Addr    st_value;   /* Valor del símbolo (dirección)  (8 bytes)  */
  Elf64_Xword   st_size;    /* Tamaño del objeto asociado     (8 bytes)  */
} Elf64_Sym;

Un binario puede contener dos tablas distintas:

• .symtab (tipo SHT_SYMTAB)

  Contiene todos los símbolos: funciones locales, variables estáticas, labels internos…

• .dynsym (tipo SHT_DYNSYM)

  Contiene solo los símbolos necesarios para el enlazado dinámico: funciones y variables importadas/exportadas.

Agradecimientos

Gracias por llegar hasta aquí.

Si encuentras errores o quieres mejorar/ampliar el artículo, el contenido del blog está abierto a Pull Requests. Toda contribución es bienvenida.

¡Nos vemos en el próximo artículo! ;)
